三特快訊| 2023-04-09|admin

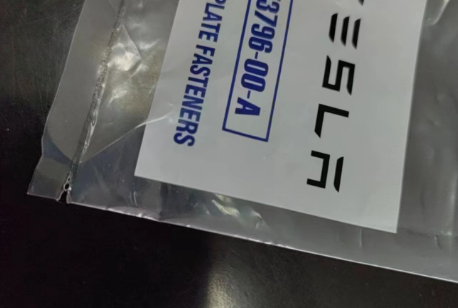

PE膠袋簡稱聚乙烯膠袋，是低密度聚乙烯材質(zhì)的擠出吹膜產(chǎn)品，PE膠袋通常根據(jù)材質(zhì)不同可以分為PE膠袋，PO膠袋，CPE膠袋，PPE膠袋，根據(jù)袋型不同可以分為PE拉鏈袋，PE骨袋，PE自封袋,PE平口袋，PE貼骨袋，PE自粘袋，或者是CPE拉鏈袋，那么膠袋在制袋的過程中有哪些問題是消費者不能接受的品質(zhì)問題呢，PE膠袋熔融溫度低，一般在80-120度時聚乙烯材質(zhì)就會熔融，我們通常吹塑的溫度在16-180度左右，如果是流延一般會在230-250度左右，PE袋在挈帶的時候，經(jīng)常會出現(xiàn)鋸齒，爛邊，膠袋容易破，這些PE膠袋封邊鋸齒，爛邊問題怎么辦；這是一個做膠袋行業(yè)經(jīng)常容易頭疼的問題。
很多膠袋行業(yè)的生產(chǎn)企業(yè)把封口爛歸咎于切袋的時候，切袋機的燙刀沒有切好，溫度高了或是溫度低了，或者說是燙刀不夠尖，或是不夠盾導(dǎo)致的，或者說切袋的速度太快導(dǎo)致，以上問題或許是封邊爛的某一方面原因，但是這個不是爛邊，鋸齒，毛邊的真正原因，或者說不是源頭的原因，我們知道解決問題不能只是治標(biāo)不治本，更多的是要從源頭解決問題。
源頭問題是什么，材料配方出了問題，對配方出了問題，可能很多同行客戶會覺得好笑，我做了幾十年吹膜，[敏感詞]次聽說鋸齒，毛邊，爛邊是因為吹膜的問題，這里是由原因的，我們可以從吹膜方面去徹底根治這個問題，在吹膜的時候，我們只要稍微的調(diào)整一下配方即可大大的改善，而且效果是顯而易見的，到底是配方哪里出了問題呢。

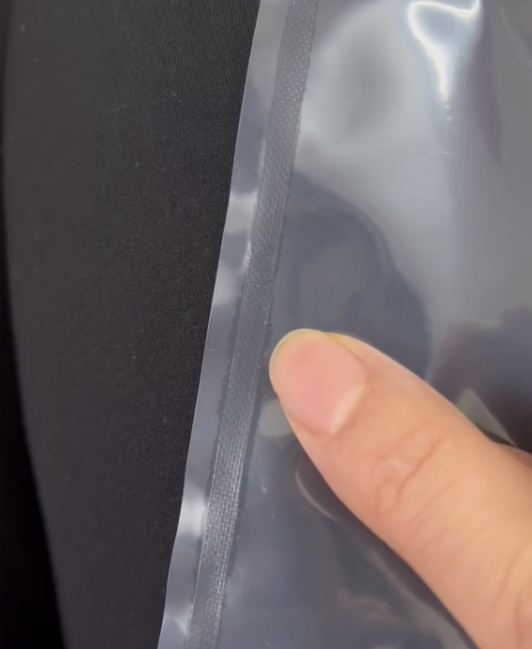

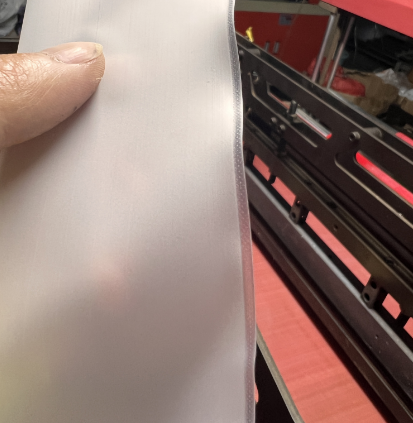

添加拉力料茂金屬，增加薄膜的塑化效果，茂金屬可以降低原料的機械性能，例如達(dá)到耐刺穿性，增加透明度，提高塑化平整度，在配料的過程中添加10-15%比例的茂金屬，可以使薄膜的塑化更穩(wěn)定，這樣薄膜在切袋的時候就不會出現(xiàn)爛邊，鋸齒，毛邊等的問題了，這是根治爛邊的[敏感詞]的辦法。如果我的解析有用，或者是客戶朋友前來參觀，了解。
工業(yè)塑料包裝行業(yè)領(lǐng)軍企業(yè)
掃一掃二維碼
